COTEK ラックマウント式 通信・データ用正弦波DC-ACインバーター
SR1600 Plus-148
ひとつのDC-ACインバーターモジュールで1600VAの電力を出力し、各ラックに4つのモジュールを接続できる通信・データ用インバータ。簡易設定、拡張性に優れたシステム容量で最大32台までの並列接続が可能(最大51.2KW)。交流電源と直流電源の間にシームレスの切替ができ、テレコム・データコム・非常用電源設備の設計に最適。
| 型番 | SR1600 Plus-148 | |
|---|---|---|
| 商品番号 | SR1600 Plus-148 | |
| 適用ラック 型式 | SR1600Plus-Rack 2u1 | |
| 交流入力 | 電圧 | 100VAC |
| 定格電圧範囲（最大出力） | 90～130VAC ± 3％ | |
| 直流に変換される前の適応範囲 | 75～132.5VAC | |
| 力率 | ＞0.99＠力率 | |
| 周波数 | 50/60Hz | |
| 同調範囲 | 47-53Hz、57-63Hz | |
| 直流入力 | 定格入力電圧 | 48VDC |
| 入力電圧範囲 | 36~68VDC ± 3% | |
| 電流 | 37A | |
| 最大入力電流（15秒） | 60A | |
| 交流出力 | 定格消費電力 | 1600W/1600VA |
| 負荷容量 | 105%-150% 定格電力（15秒） | |
| 出力電圧 | 100~120VAC ± 3% | |
| 周波数 | 50/60Hz | |
| 出力波形 | 純正弦波（歪率3%以下 負荷抵抗80%以上） | |
| 最大効率 | ACモード：94%、DCモード90% | |
| 動作温度範囲 | -25 ～ +40℃ （下降出力特性図を参照） | |
| 保管温度 | -40 ～ +70℃ | |
| 動作湿度 | 95％、非結露 | |
| 安全規格 | EN60950-1認証取得 認証取得 EN55022B級 EN61204-3 EN55024 EN61000-3-2,-3-3,-6-1,-6-3; IEC 61000-4-2,3,4,5,6,8,11 |
|
| 保護機能 |
|
|

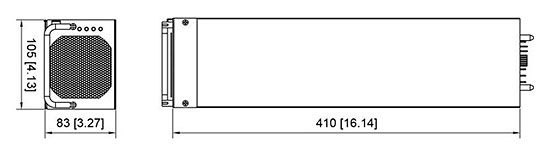

| 本体寸法(mm) | L105 × W83 × H410 | |
| SR1600用ラック寸法(mm) | L446 × W85 × H509 | |
| 重量(kg) | 本体：3.8 ラック：6.5 |
|

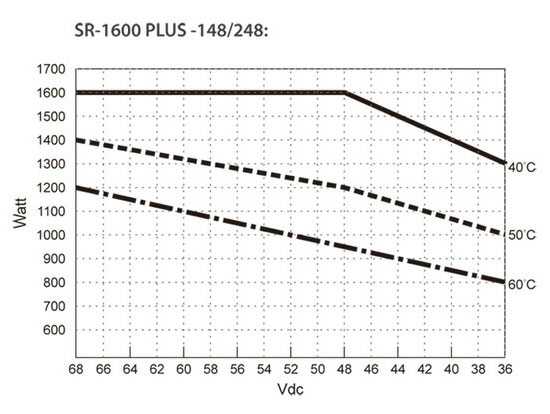

【出力軽減曲線】
※仕様は予告なく変更することがございますので、予めご了承ください。
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
